Einführung: Das ultimative Vermessungssystem für anspruchsvolste Einsätze

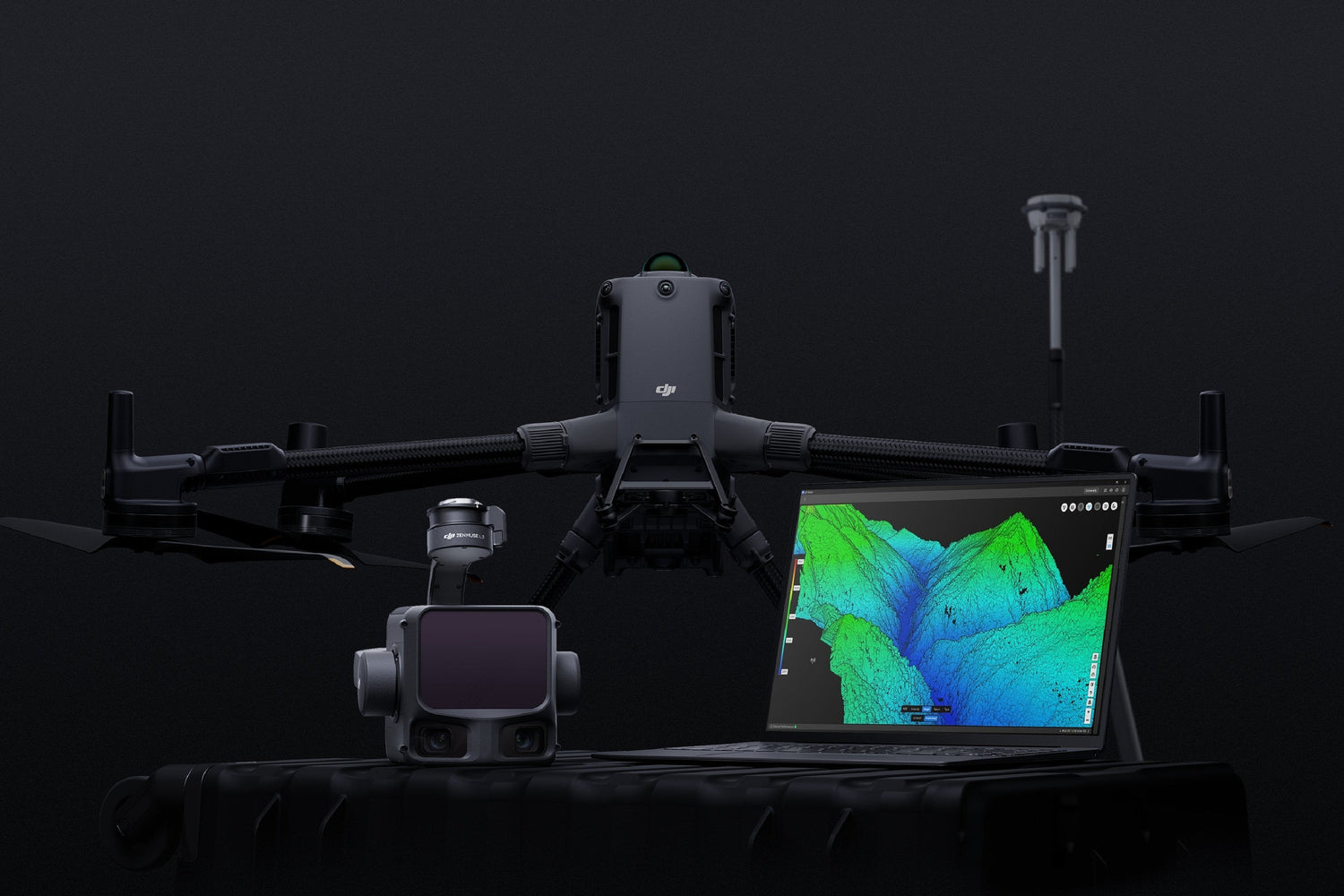

Die DJI Zenmuse L3 markiert einen Meilenstein in der Entwicklung Drohnen LiDAR-Systeme. Als DJIs erstes Langstrecken-Hochpräzisions-LiDAR-System kombiniert es fortschrittliche 1535nm LiDAR-Technologie mit dualen 100MP RGB-Kameras und schafft so ein unübertroffenes Gesamtpaket für geospatiale Operationen. Mit einer beeindruckenden Tagesabdeckung von bis zu 100 km² setzt dieses System neue Maßstäbe in Effizienz und Genauigkeit.
Technische Spitzenleistung: Systemübersicht
Präzise LiDAR-Messungen
Das Herzstück der Zenmuse L3 ist ihr hochpräzises LiDAR-System, das selbst unter anspruchsvollen Bedingungen herausragende Ergebnisse liefert:
- Vertikale Genauigkeit: 3 cm RMSE bei 120m Flughöhe
- Horizontale Genauigkeit: 4 cm RMSE bei 120m Flughöhe
- Punktwolkendicke: Nur 1,2 cm @1σ bei 120m Nadir-Flughöhe
Diese Präzision ermöglicht die Unterstützung von Vermessungsprojekten im Maßstab 1:500, 1:1000 und 1:2000.
Außergewöhnliche Detektionsreichweiten
Die 1535nm LiDAR-Technologie bietet beeindruckende Reichweiten:
- 950 m bei 10% Reflektivität und 100 kHz
- 2.000 m bei 80% Reflektivität und 100 kHz
- Spezielle Drahterkennung: 300 m für 21,6mm Stahlseile
Kerninnovationen im Detail
Hochpräzises LiDAR-System
Die selbst entwickelte LiDAR-Technologie überzeugt mit:
- Laserstrahldivergenz: 0,25 mrad (1/e²) – etwa ein Fünftel der Spotgröße der Zenmuse L2
- Abstandsmessgenauigkeit: ±10 mm absolute Genauigkeit
- Wiederholgenauigkeit: < 5 mm (1σ)
- Mehrfachechos: Bis zu 16 Returns bei 100 kHz und 350 kHz
Duale 100MP RGB-Mapping-Kameras
Das Kamerasystem setzt neue Standards:
- Zwei 4/3 CMOS Sensoren mit 100MP Auflösung
- Kombiniertes horizontales Sichtfeld: 107°
- Mechanischer Verschluss mit 500.000 Auslösungen
- Bildgrößen: 100 MP (12288×8192) und 25 MP (6144×4096)
- GSD: 3 cm bei 300m Flughöhe
Flexible Betriebsmodi für verschiedene Anwendungen
Scanmodi für jeden Einsatzzweck
- Linear Scanning Mode: 80° horizontal, 3° vertikal
- Star-Shaped Scanning Mode: 80° horizontal, 80° vertikal
- Non-Repetitive Scanning Mode: 80° horizontal, 80° vertikal
Anpassbare Pulswiederholraten
- 100 kHz (empfohlene Flughöhe < 500 m)
- 350 kHz (empfohlene Flughöhe < 300 m)
- 1000 kHz (empfohlene Flughöhe < 100 m)
- 2000 kHz (empfohlene Flughöhe < 50 m)
Integriertes Ökosystem: Vom Flug zum Ergebnis
Nahtlose Workflow-Integration
Die Zenmuse L3 ist tief in das DJI Enterprise Ökosystem integriert:
Datenerfassung: DJI Pilot 2
Datenverarbeitung: DJI Terra
Datenanwendung: DJI Modify
Cloud-Anwendung: DJI FlightHub 2
Hochpräzises Positionierungssystem
- POS-Update-Rate: 200 Hz
- Lagegenauigkeit: 0,02° Gierwinkel, 0,01° Nick-/Rollwinkel
- Positionsgenauigkeit: 1,0 cm + 1 ppm horizontal (RTK Fix)
Praktische Anwendungsvorteile
Überlegene Durchdringungsfähigkeit
Die hohe Pulswiederholrate von bis zu 2 Millionen Punkten pro Sekunde kombiniert mit bis zu 16 Returns ermöglicht:
- Herausragende Erfassung in dichten Waldgebieten
- Präzise Geländemodellierung in urbanen Umgebungen
- Verbesserte Erfassung von Bodenpunkten
Effizienzsteigerung im Feld
- Tagesabdeckung: Bis zu 100 km²
- Einzelflugabdeckung: Bis zu 10 km² bei 300m Flughöhe
- Gleichzeitige Datenerfassung: LiDAR und RGB in einem Durchgang
Technische Spezifikationen im Überblick
Physikalische Eigenschaften (Quelle)
- Gewicht: 1,60 kg (ohne Gimbal-Adapter)
- Abmessungen: 192×162×202 mm
- Leistungsaufnahme: 64 W typisch, 100 W maximal
- IP-Schutz: IP54
- Betriebstemperatur: -20° bis 50° C
Unterstützte Plattformen
- Drohne: DJI Matrice 400 (mit Zenmuse L3 Gimbal-Adapter)
Branchenanwendungen mit revolutionärem Potenzial
Die Zenmuse L3 eröffnet neue Möglichkeiten in:
- Topografische Vermessung
- Energieinfrastruktur-Inspektionen
- Forstwirtschaft
- Katastrophenmanagement
- Historische Denkmalerhaltung
- Stadtplanung und Entwicklung
Verfügbarkeit und Support
Die Zenmuse L3 ist ab sofort bei uns erhältlich.
Ein neues Zeitalter der luftgestützten Vermessung
Die DJI Zenmuse L3 setzt nicht nur neue Maßstäbe in Präzision und Reichweite, sondern revolutioniert durch ihre ganzheitliche Systemintegration den Workflow geospatialer Datenerfassung. Mit ihrer beeindruckenden Leistungsfähigkeit und benutzerfreundlichen Integration macht sie Hochpräzisions-LiDAR-Technologie für ein breiteres Anwendungsspektrum zugänglich und treibt so die digitale Transformation in zahlreichen Branchen voran.
