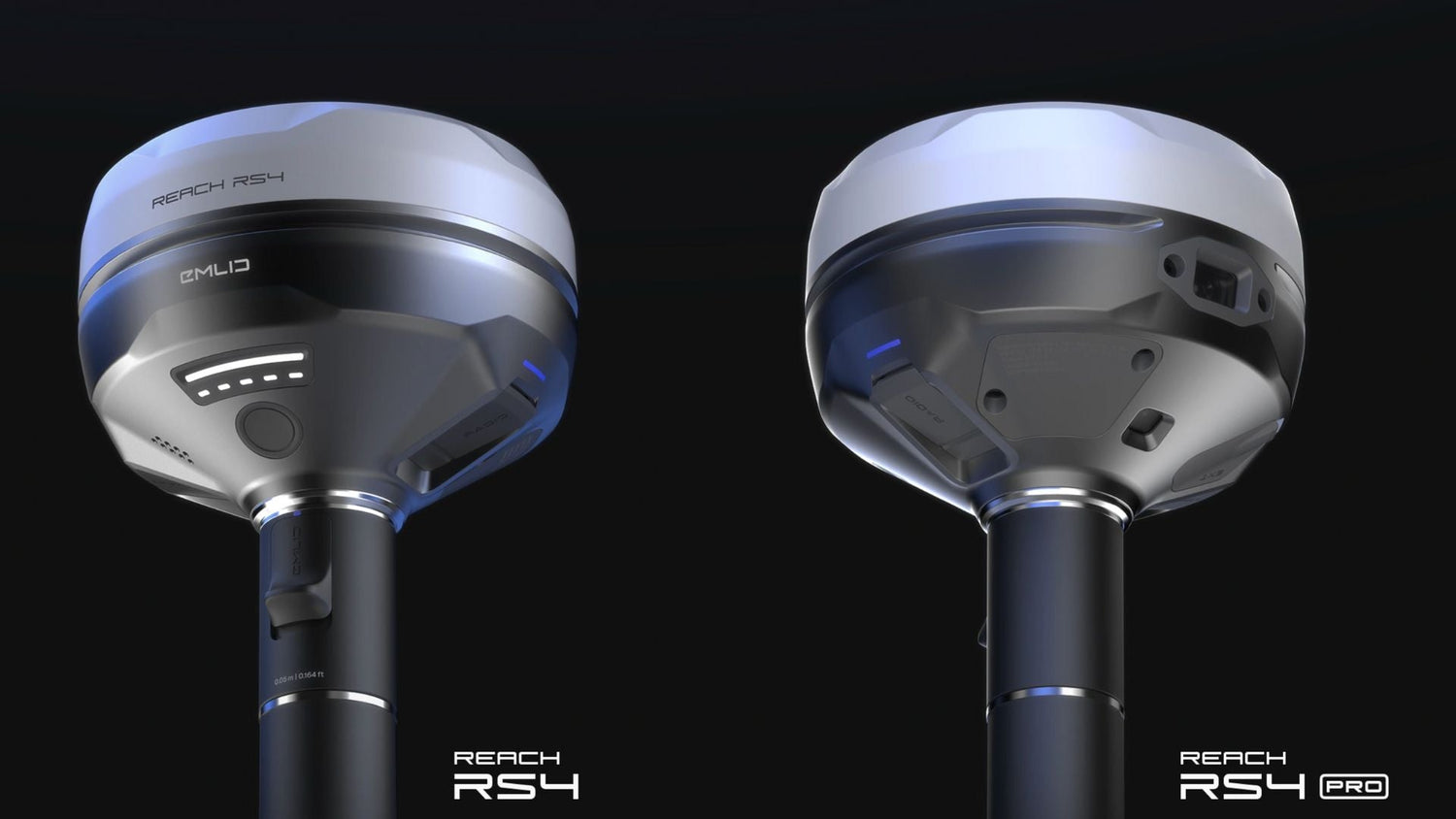

Emlid Reach RS4 & RS4 Pro: RTK-Vermessung neu definiert

In der professionellen Vermessung ist Zeit die wertvollste Ressource. Wer heute im Feld steht, verlangt nach Werkzeugen, die nicht nur Daten liefern, sondern Arbeitsabläufe aktiv beschleunigen und sicherer machen. Mit der Einführung der Reach RS4 Serie präsentiert Emlid die konsequente Weiterentwicklung des populären Reach RS3.

Während der RS3 den Grundstein für die moderne Neigungskompensation legte, spaltet sich die neue Generation in zwei Hochleistungsmodelle auf: den Reach RS4 und das neue Flaggschiff, den Reach RS4 Pro. Beide Modelle setzen auf eine völlig neue Signalarchitektur, während die Pro-Version mit visueller Technologie die Art und Weise, wie du misst und absteckst, grundlegend verändert.

Die gemeinsame Basis: Was RS4 und RS4 Pro auszeichnet

Beide Modelle der neuen Generation sind darauf ausgelegt, dort abzuliefern, wo herkömmliche Empfänger an ihre Grenzen stoßen.

Überlegenes Signalmanagement (672 Kanäle)

Im Vergleich zum RS3 wurde die Kanalanzahl massiv auf 672 Kanäle aufgestockt. Die Empfänger tracken alle wichtigen Konstellationen (GPS, GLONASS, Galileo, BeiDou, QZSS und NavIC) gleichzeitig.

• Vollband-Unterstützung (L1/L2/L5/L6): Besonders die Nutzung der L5- und L6-Bänder sorgt für eine extreme Resistenz gegen Störungen und Mehrwegeffekte. Das Ergebnis ist ein stabiler RTK-Fix in weniger als 5 Sekunden, selbst unter Blätterdächern oder in Straßenschluchten.

Neigungskompensation der nächsten Generation

Die werkskalibrierte IMU erlaubt präzise Messungen auch bei steilen Winkeln. Bei einer Neigung von 30° erreichst du immer noch eine Genauigkeit von 18 mm. Das System ist unempfindlich gegenüber magnetischen Störungen und benötigt keine manuelle Nachkalibrierung während des Einsatzes.

Robuste Hardware für den Ganztageseinsatz

• Magnesiumlegierung: Das Gehäuse bietet die Stabilität von Luftfahrt-Materialien bei minimalem Gewicht.
• Akkulaufzeit: Mit 16 Stunden Betriebsdauer (als RTK-Rover) hält das Gerät länger durch als der durchschnittliche Arbeitstag.
• Schutzklasse IP68: Absolut staub- und wasserdicht für Einsätze bei -40 °C bis +65 °C.

Reach RS4 Pro: Die Revolution durch Doppelkamera-Technologie

Das „Pro“ im Namen steht beim RS4 Pro vor allem für visuelle Effizienz. Erstmals integriert Emlid ein duales Kamerasystem (Front- und Unterkamera mit Global Shutter), das völlig neue Möglichkeiten eröffnet:

1. Visuelle Absteckung mit AR-Führung

Vergiss das mühsame Interpretieren von Karten auf dem Display. Der RS4 Pro nutzt Augmented Reality (AR), um deine Entwürfe direkt über das Live-Bild der Kamera in die reale Welt zu projizieren.

• Die Auto-Bullseye-Ansicht führt dich intuitiv zum Zielpunkt.
• Dynamische Navigationshilfen und Indikatoren für Abtrag/Auffüllung machen die Arbeit auf komplexen Baustellen oder im Straßenbau drastisch schneller.

2. Remote-Punkterfassung (Messen aus Bildern)

Es gibt Punkte, die man physisch nicht erreichen kann oder will – hinter Zäunen, über tiefen Baugruben, an gefährlichen Straßenrändern oder hinter Hecken. Mit dem RS4 Pro misst du diese Punkte einfach aus der Distanz. Die Kameras erfassen die Umgebung, und du bestimmst den Punkt sicher vom Tablet aus. Das spart den Aufbau einer Totalstation und erhöht die Sicherheit deines Teams massiv.

Einsatzgebiete und Branchenvorteile

Bauwesen & Erdbau

Die RS4-Serie ist für das raue Baustellenumfeld optimiert. Nutze die AR-Absteckung des Pro-Modells, um Mittellinien und Versätze im Straßenbau ohne Verzögerung zu markieren. Die integrierten Funktionen für Bestandszeichnungen und Massenberechnungen sorgen dafür, dass deine Projektdaten immer auf dem neuesten Stand sind.

Drohnenkartierung (UAV)

Für Drohnenpiloten ist der RS4 Pro die perfekte Ergänzung. Er dient als hochpräzise Basisstation oder zum blitzschnellen Einmessen von Passpunkten (GCPs). Die visuelle Punkterfassung erlaubt es zudem, Fassadendetails oder unzugängliche Bereiche zu dokumentieren, die aus der Luft schwer zu erfassen sind.

Landwirtschaft & GIS

Dank des Dual-Band-Funks (UHF 450 MHz & LoRa 868/915 MHz) arbeitest du auch in Funklöchern autark. Erfasse präzise Höhenmodelle für die Entwässerungsplanung oder nutze die Ntrip-Konnektivität für zentimetergenaues Precision Farming.

Archäologie & Denkmalschutz

Dokumentiere Fundstätten mit der visuellen Unterstützung des RS4 Pro schneller als je zuvor. Die Kameras helfen dabei, Strukturen im Kontext der Umgebung präzise zu verorten, ohne empfindliche Bereiche betreten zu müssen.

Nahtloser Workflow mit Emlid Flow & Flow 360

Beide Empfänger werden durch das Emlid-Software-Ökosystem gesteuert.

• Cloud-Synchronisation: Projektdaten werden in Echtzeit zwischen Feld und Büro abgeglichen.
• Team-Kollaboration: Lade Teammitglieder ein, teile Einstellungen und überwache den Fortschritt live vom Schreibtisch aus.
• Vielseitigkeit: Exportiere deine Daten in Formaten wie RINEX, CSV, DXF oder Shapefile für die nahtlose Weiterverarbeitung.

RS4 vs. RS4 Pro: Welches Modell passt zu dir?

Obwohl beide Empfänger auf derselben leistungsstarken All-Band-Plattform basieren und die bewährte Robustheit der Reach-Serie fortführen, liegt der entscheidende Unterschied in der visuellen Intelligenz. Während der Standard-RS4 das ideale Arbeitstier für klassische Vermessungsaufgaben ist, richtet sich der RS4 Pro an Teams, die maximale Geschwindigkeit bei der Absteckung und Sicherheit in unzugänglichen Bereichen benötigen.

Hier siehst du die wichtigsten Fakten im direkten Vergleich:

Feature	Reach RS3 (Vorgänger)	Reach RS4 (Standard)	Reach RS4 Pro
Kanäle	450	672	672
GNSS-Bänder	L1, L2	L1, L2, L5, L6	L1, L2, L5, L6
RTK-Fix	~ 5s	< 5s (optimiert)	< 5s (optimiert)
Kamerasystem	Nein	Nein	Dual-Kamera (Front & Unten)
AR-Absteckung	Nein	Nein	Ja (Visual Stakeout)
Remote-Messung	Nein	Nein	Ja (aus Bildern messen)
Gehäuse	Polycarbonat	Magnesiumlegierung	Magnesiumlegierung
Neigungskompensation	IMU (Standard)	IMU (Next Gen)	IMU (Next Gen)
LTE-Modem	4G / Regionen	Globales LTE	Globales LTE

Suchst du ein extrem robustes Arbeitstier für klassische Geländeaufnahmen, ist der Reach RS4 dein idealer Begleiter. Er liefert dir kompromisslose Signalstärke und präzise Neigungskompensation für effizientes Arbeiten im freien Feld.

Wenn dein Alltag jedoch komplexe Absteckungen oder Messungen an Gefahrenstellen wie Baugruben und Hauptverkehrsstraßen bereithält, ist der Reach RS4 Pro das ultimative Tool. Dank Augmented Reality und der punktgenauen Remote-Erfassung via Doppelkamera steigerst du deine Produktivität und Sicherheit auf ein Maximum.

CopterTec – Dein Partner für die neue RS4-Generation

Technologie ist nur so gut wie ihre Anwendung im Feld. Der Sprung vom RS3 zur RS4-Serie, insbesondere zum RS4 Pro mit seiner Kameratechnologie, bietet enormes Potenzial für deine Effizienzsteigerung.

Wir von CopterTec begleiten dich bei diesem technologischen Fortschritt. Wir verstehen die Anforderungen moderner Vermessungsprojekte und wissen genau, welches System für deinen spezifischen Anwendungsfall – ob klassische Vermessung, Bau oder Drohnentechnik – das richtige ist.

Du hast Fragen zur visuellen Absteckung, benötigst Hilfe bei der Integration in deinen Workflow oder möchtest wissen, wie der RS4 Pro deine Sicherheit im Feld erhöhen kann?

Wir von CopterTec beraten dich gerne persönlich und finden gemeinsam die optimale Lösung für dein Unternehmen. Kontaktiere uns einfach – wir freuen uns darauf, deine Projekte präziser zu machen!
